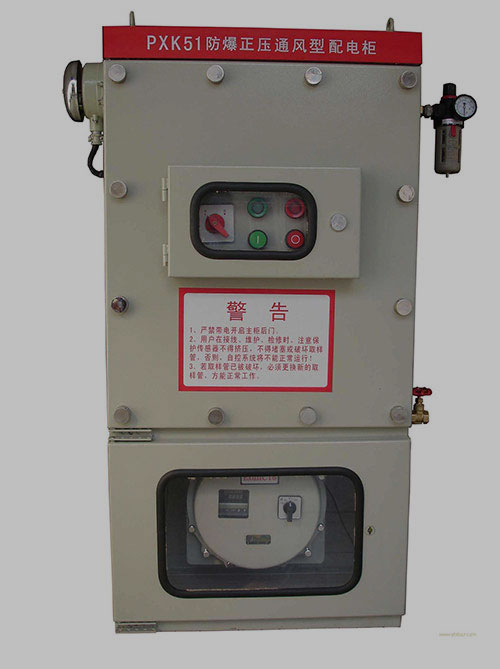

正壓防爆儀表配電柜(盤),以下簡稱“正壓柜” 是用于安裝各種非防爆檢測儀表、分析儀表、顯示儀表、電器元件的箱柜。它是根據國家標準GB3836.5《爆炸性環境用防爆電氣設備 正壓型電氣設備“P”》設計制造、檢驗。可廣泛用于石油、化工、輕紡、醫藥等具有爆炸性氣體、粉塵的危險場所。
正壓柜通過防爆控制箱內的智能控制系與壓力控制系統匹配將潔凈的完全的壓縮空氣引入正壓腔,使正壓腔內形成微正壓,阻止外界危險氣體、粉塵的進入,達到防爆的目的。該產品具有智能集中控制、液晶文字顯示、自動換氣、延時自動供電、失壓補氣、故障報警及危險時自動切斷電源等功能。
一、結構概述
正壓柜由正壓腔和控制腔兩部分組成,正壓腔用于安裝各種非防爆的儀表或電器,控制腔由防爆控制箱及壓力控制系統。正壓柜外殼采用2-3mm的冷軋鋼板焊接而成,通氣管道采用鍍鋅鋼管,進出電纜采用穿板管接頭和電纜引入壓緊裝置。前門設置玻璃顯示窗,顯示儀表及指示燈等內容。
二、安全指標
a、柜內正壓值大于250Pa自動排氣
b、柜內正壓值小于80Pa大于50Pa時,自動報警
c、柜內正壓值小于50Pa,自動切斷電源。
技術參數
防爆標志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;
額定電壓:AC220/380V, 非標準電壓:12V/24V/36V/127V/660V;
總開關電流:10A—1000A;分開關電流:1A—630A;
防護等級:IP54/IP55/IP65/IP65/IP67/IP68;
螺紋規格:DN15-DN100/G1/2-G4寸
引入線規格:直徑1mm-80mm;引出線規格:直徑1mm-80mm;
引入引出方向:上進上出,下進下出,上進下出,左進右出(也可按客戶要求不受限制);
